Sortie de VMC en toiture : condensation, chapeau et erreurs qui abîment la charpente

Pourquoi un couvreur vous parle de ventilation

Parce que c'est nous qui le voyons. Chez Alpilles Rénovation, nous ne posons pas de VMC : notre métier, c'est la couverture et la charpente. Mais quand on ouvre un toit pour un remaniement ou qu'on monte dans des combles avant un traitement de charpente, on tombe régulièrement sur la même scène.

Une gaine souple qui monte du caisson, qui s'arrête trente centimètres sous les tuiles, et qui souffle dans le vide. Personne ne l'a jamais vue, parce que personne ne monte jamais là.

Le propriétaire, lui, ne voit que le résultat, des années plus tard : un isolant tassé et taché, des bois noircis, parfois une odeur de cave à l'étage. Et il appelle un couvreur, en pensant à une fuite de toiture.

Où doit déboucher l'air d'une VMC ?

À l'extérieur, par une sortie dédiée, et nulle part ailleurs. Ni dans les combles, perdus ou aménagés, ni dans un garage ou un vide sanitaire. Cette exigence relève des règles de mise en œuvre, pas d'une préférence d'artisan.

Ce que dit la norme NF DTU 68.3

Le NF DTU 68.3 encadre la conception et la mise en œuvre des installations de ventilation mécanique dans les bâtiments d'habitation. Cinq points concernent directement votre toiture.

• Le rejet dans les combles, les garages et les vides sanitaires est interdit. L'air vicié doit sortir du bâtiment.
• La sortie de toit fait 160 mm de diamètre au minimum. Les chatières et les dispositifs de moins de 160 mm ne conviennent pas pour un rejet de VMC.
• Le diamètre de la sortie et de sa gaine est au moins égal à celui du piquage de rejet du caisson. En clair : on ne rétrécit jamais le réseau de refoulement, même sur les derniers centimètres.
• Les conduits situés hors du volume chauffé sont isolés, avec une résistance thermique R ≥ 0,6 m².K/W. Des combles perdus, même bien isolés au plancher, sont hors du volume chauffé.
• Le rejet respecte des distances minimales : 0,40 m de toute baie ouvrante et 0,60 m de toute entrée d'air de ventilation. Un châssis de toit ou une entrée d'air à cinquante centimètres du chapeau, et vous réaspirez ce que vous venez d'extraire.

Le texte de référence est édité par le CSTB (nouvel onglet) et l'AFNOR, et n'est pas librement consultable en ligne. Les valeurs ci-dessus sont celles reprises par les documentations techniques des fabricants de ventilation, et elles convergent. Les débits que ce rejet doit évacuer, eux, sont fixés par un texte public : l'arrêté du 24 mars 1982 relatif à l'aération des logements (nouvel onglet), dont le tableau est reproduit dans notre guide sur les types de tuiles.

Pourquoi un rejet dans les combles abîme la charpente

Le problème n'est pas l'odeur mais l'eau, et il est purement physique.

L'air que votre VMC extrait vient de la cuisine, de la salle de bains et des WC. C'est de l'air intérieur chaud, autour de 20 °C, chargé d'humidité. Tant qu'il reste chaud, cette humidité est invisible : elle est en phase vapeur. Dès qu'il rencontre une surface plus froide que son point de rosée, la vapeur redevient liquide et se dépose.

Pour un air intérieur à 20 °C, ce point de rosée se situe autour de 12 °C à 60 % d'humidité relative. Il descend à 9 °C par temps sec (50 %) et monte à 14 °C dans une salle de bains mal ventilée (70 %). Ce seuil se calcule ; la formule est donnée en note sous le graphique.

Il suffit donc de comparer ce seuil aux nuits de la région.

Le résultat est net : d'octobre à mai, les nuits de notre secteur passent sous le point de rosée de l'air extrait. Un conduit nu qui traverse des combles perdus est alors, chaque nuit, une surface froide. L'humidité s'y dépose de l'intérieur, ruisselle le long de la gaine, et goutte sur ce qu'il y a en dessous : l'isolant, le plancher des combles, les entraits de la charpente. Un conduit qui débouche carrément dans les combles fait bien pire, puisqu'il y déverse directement plusieurs litres d'eau par jour sous forme de vapeur.

En été, le phénomène disparaît. C'est exactement pour cela qu'il passe inaperçu : le désordre se construit l'hiver, et s'assèche à moitié l'été, année après année, jusqu'à ce que le bois ne sèche plus.

Du bois humide, puis des habitants indésirables

Un bois de charpente sain, sous nos combles, reste sec au toucher et ne noircit pas. Passé un certain seuil d'humidité, il entre dans la zone où les champignons lignivores peuvent se développer, et où le bois devient nettement plus attractif pour les insectes à larves xylophages. C'est le mécanisme que nous décrivons dans notre guide sur les insectes xylophages dans la charpente : l'humidité en elle-même n'attaque pas le bois, mais elle offre des conditions idéales à ceux qui s'en nourrissent.

Les conséquences se cumulent.

• L'isolant perd sa performance. Un isolant en laine minérale mouillé puis tassé ne revient pas à son épaisseur d'origine, et son pouvoir isolant chute.
• Les bois noircissent, puis se piquent. D'abord des taches, puis des champignons de surface, puis, si l'humidité s'installe, une dégradation qui touche la résistance mécanique.
• Les pièces métalliques se corrodent. Connecteurs de fermettes, pointes, feuillards.
• Le diagnostic est trompeur. Les traces au plafond ressemblent à une infiltration, et on cherche une fuite là où il n'y en a pas. Si vous en êtes là, notre guide fuite de toiture : que faire explique comment faire la différence.

À quoi ressemble une sortie conforme ?

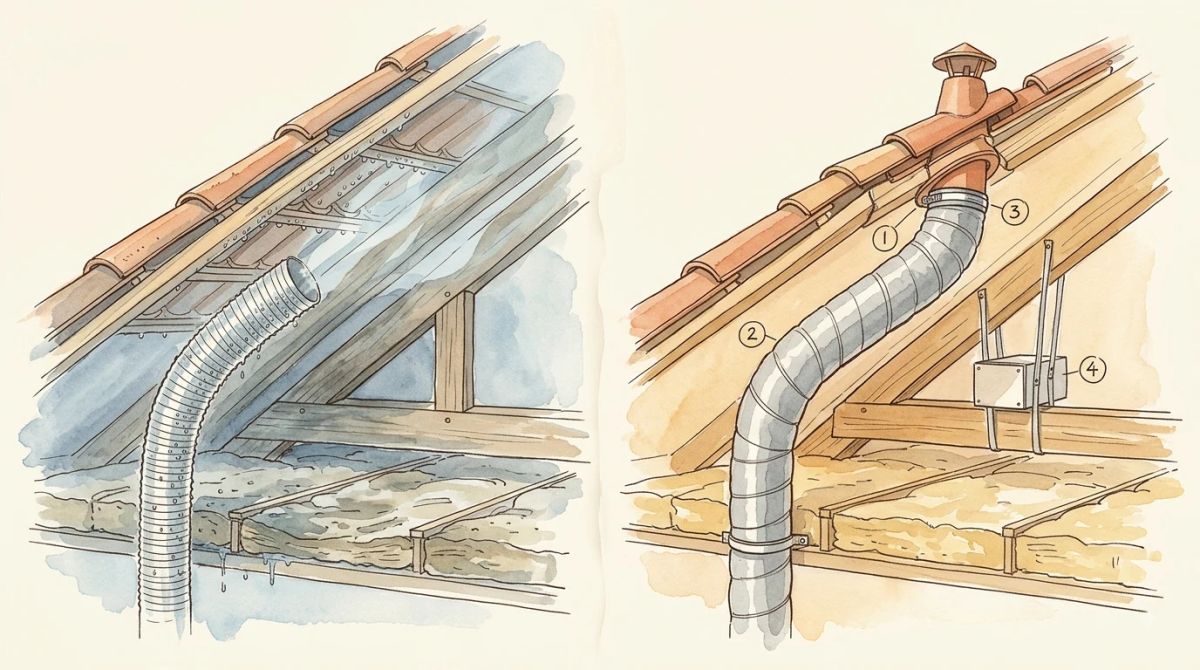

Une sortie conforme se résume à quatre choses, et elles sont toutes vérifiables depuis les combles avec une lampe.

1. Le conduit traverse. Il est raccordé mécaniquement au dispositif de sortie, et l'air passe de la gaine au ciel sans jamais transiter par le volume des combles. Un conduit qui « pointe vers » la tuile n'est pas raccordé.
2. Le conduit est isolé sur tout son parcours dans les combles, R ≥ 0,6 m².K/W. Une gaine isolée du commerce de 25 mm d'isolant atteint cette valeur.
3. La sortie fait 160 mm au minimum, et n'est pas plus étroite que le piquage du caisson.
4. Le caisson est désolidarisé du support, suspendu à la charpente par des liens souples ou posé sur plots antivibratiles, et il reste accessible pour l'entretien.

Côté couverture, la traversée doit être étanche dans les règles de la tuile canal : le dispositif s'intègre au calepinage, l'eau qui descend le versant doit pouvoir contourner la sortie sans jamais buter dessus. Ce point précis relève de notre métier de couvreur en tuile canal, et c'est aussi celui qu'on rattrape le plus souvent.

Tuile à douille ou chapeau de toiture : lequel choisir ?

En pratique, sur une couverture en tuile canal ancienne, le choix se fait sur place : peu importe le nom du dispositif, ce qui compte est son diamètre réel et un conduit qui va jusqu'au bout.

Les six erreurs qu'on retrouve le plus souvent

1. La gaine qui s'arrête dans les combles. L'erreur mère, souvent née d'une rénovation où l'on a voulu éviter de percer la toiture.
2. La gaine nue. Le conduit va bien jusqu'à la sortie, mais il n'est pas isolé : il condense sur toute sa longueur et goutte sur l'isolant.
3. La chatière recyclée. Une chatière de ventilation de couverture, prévue pour laisser respirer un comble, sert de sortie de VMC. Section trop faible, contre-pression, débit effondré.
4. La gaine écrasée. Un coude serré derrière une panne, ou une gaine souple posée en accordéon : le débit tombe, et l'installation ne tire plus rien même si le moteur tourne.
5. Le rejet trop près d'une entrée d'air ou d'un châssis de toit. L'air extrait est réaspiré, ou entre par la fenêtre de toit voisine.
6. Le caisson posé sur l'isolant. Il vibre dans le plancher des combles, s'enfonce dans la laine, et devient inaccessible pour l'entretien.

Traces noires autour de la sortie : faut-il s'inquiéter ?

C'est la question qu'on nous pose le plus, souvent avec une photo prise au zoom depuis le jardin. Pour trancher, regardez la texture du dépôt plutôt que sa couleur.

Un voile sombre, sec, étalé en auréole autour du chapeau : c'est normal. Une VMC simple flux aspire aussi dans la cuisine, même sans hotte raccordée, et les aérosols de cuisson finissent par déposer un film gras qui capte la poussière. Des années d'air extrait laissent cette patine. Elle ne dit rien de plus que « la ventilation fonctionne ».

Des coulures épaisses, franches, plus marquées l'hiver : là, il faut regarder. Ce sont des traces de condensation à la sortie, et elles pointent presque toujours vers un conduit non isolé dans les combles. Le contrôle prend deux minutes : ouvrir la trappe, éclairer le conduit, vérifier s'il est nu ou gainé. Si le conduit est nu, une gaine isolée règle le sujet pour quelques dizaines d'euros de fourniture.

Un détail à ne pas négliger : ce film gras rend les tuiles autour de la sortie franchement glissantes, et il retient l'humidité, donc il nourrit la mousse. C'est un des points de départ classiques d'une colonisation locale, sujet que nous détaillons dans notre guide mousse sur la toiture : danger ou esthétique.

L'entretien que personne ne fait

Trois gestes, aucun ne demande de monter sur le toit.

• Laver les bouches d'extraction. Elles se déclipsent, se lavent à l'eau tiède savonneuse, se sèchent et se remettent. Une à deux fois par an. Celle de la cuisine s'encrasse le plus vite.
• Faire le test de la feuille. Une feuille de papier ordinaire plaquée contre une bouche d'extraction doit tenir seule, sans la main. Si elle tombe, le flux est mort quelque part : bouche encrassée, gaine écrasée, ou moteur fatigué.
• Regarder dans les combles une fois par an. Depuis la trappe, sans marcher sur l'isolant : le conduit est-il gainé, raccordé, intact ? Y a-t-il des taches sombres sur les bois autour de son passage ?

Ces trois gestes coûtent une demi-heure par an et évitent la quasi-totalité des désordres décrits plus haut.

Couvreur ou installateur : qui appeler ?

La répartition des rôles est simple et vous évitera de perdre du temps.

• Le caisson, les débits, l'électricité, le choix du système relèvent d'un installateur en ventilation.
• La sortie en toiture, son étanchéité, la traversée de la couverture, l'état des bois autour relèvent du couvreur-charpentier.

Nous intervenons sur la seconde moitié. Concrètement : reprendre une traversée non étanche, remplacer une chatière inadaptée par un dispositif de sortie correct, refaire la couverture autour, et surtout diagnostiquer ce que l'humidité a fait à la charpente. Si le bois a souffert, c'est notre page traitement de charpente qui décrit la suite, et si des pièces sont à reprendre, c'est la charpente bois.

Ce qu'il faut retenir

• L'air extrait sort du bâtiment. Le rejet en combles, garage ou vide sanitaire est interdit par le NF DTU 68.3.
• Sortie de 160 mm minimum, jamais plus étroite que le piquage du caisson.
• Conduit isolé (R ≥ 0,6) sur tout le parcours hors volume chauffé, sinon il condense.
• D'octobre à mai, dans notre secteur, les nuits passent sous le point de rosée de l'air extrait : c'est la saison où le désordre se fabrique.
• Un voile gras sec autour du chapeau est normal. Des coulures épaisses en hiver ne le sont pas.
